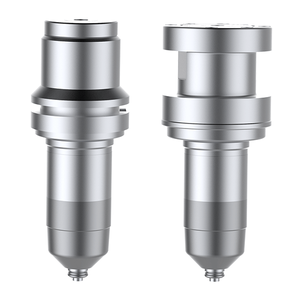

Nadelverschlussdüsen: Nadelverschlussdüsen garantieren gleichbleibende Angussqualität

Im GÜNTHER Portfolio findet sich eine Vielzahl von Nadelverschlussdüsen und Nadelbetätigungsoptionen. Dies ermöglicht eine technisch und kostenseitig perfekte Anpassung an unterschiedlichste Heißkanalanwendungen und Werkzeugkonzepte. Kleinste sowie große Schussvolumen und Angusspunkt-Querschnitte von 0,8 bis 4,0 mm (im Standard) lassen sich mit Nadelverschlusstechnik sicher realisieren. Je nach Anwendungsfall können bis zu 50 % gefüllte Kunststoffe verarbeitet werden.

Vorteile auf einen Blick:

  • Zeit- und Kostenersparnis durch einfache Wartung
  • Wechsel von Nadelführung und Nadel ohne Werkzeugdemontage
  • Keine Nacharbeit der Formeinsätze bei Verschleiß des Anspritzpunktdurchmessers erforderlich
  • Lange Standzeiten der Nadelführung, dadurch geringe Ausfallzeiten und Kostenersparnis.
  • Gleichbleibende Angussqualität über einen längeren Zeitraum, auch bei gefüllten Kunststoffen.
  • Auf Materialänderung kann durch unkomplizierte Anschnittanpassung einfach reagiert werden.
  • Eindeutiges Öffnungsverhalten
  • Sequenzielles Einspritzen und Kaskadenspritzguss möglich



Nadelführung LA
Nadelführung LA
Nadelführung LAZ
Nadelführung LAZ
Nadelführung VA
Nadelführung VA
Nadelführung KA
Nadelführung KA
Äußerst verschleißarmer Betrieb

Die innovative Gestaltung der Nadelführung und die optimierte Verschlussnadel erlauben einen äußerst verschleißarmen Betrieb. Während der Verschlussbewegung wird die Nadel zunächst über einen Konus bis zur zylindrischen Vorzentrierung geführt, um dann präzise in den zylindrischen Anspritzpunkt einzutauchen. Die Nadelführung ist im Materialrohr schwimmend gelagert.

Verschiedene Typen der Nadelführung
  • Ausführung Typ LA: taucht bis auf den Artikel und ist konturgebend.
  • Ausführung Typ LAZ: mit reduziertem Außendurchmesser bei eingeschränkten Platzverhältnissen auf dem Artikel.
  • Ausführung Typ VA: nicht auf den Artikel durchtauchend bei eingeschränkten Platzverhältnissen – Einsatz und Düse müssen exakt koaxial zueinander stehen.
  • Ausführung Typ KA: mit Nadelführung im Materialrohr für kurze Zykluszeiten unter 3,5 sec – Einsatz und Düse müssen exakt koaxial zueinander stehen.
Geringer Wartungsaufwand

Bei Wartungsbedarf kann die Nadelführung mit geringem Aufwand gewechselt werden. Durchlässe in der Werkzeug-Aufspannplatte erlauben es, die Eintauchtiefe der Verschlussnadeln von außen einzeln zu justieren.

Video - Nadelführungen
Video - Fertigung PM Nadelführung
Boxen
Liste
Produktfilter
Nadelverschlussdüsen
Nadelverschlussdüse Typ 8NEST
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 8NEST
Subheadline kurz

Einzeldüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
1,6 / 2,0 / 2,5 mm
Düsenlängen verfügbar (mm)

60 / 80 / 100

Düsenlängen auf Anfrage (mm)

50 / 120 / 150 / 200 / 250

Nadelverschlussdüse Typ 12NEST
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 12NEST
Subheadline kurz

Einzeldüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
3,0 / 3,5 / 4,0 mm
Düsenlängen verfügbar (mm)

60 / 80 / 100

Düsenlängen auf Anfrage (mm)

120 / 150 / 200 / 250

Nadelverschlussdüse Typ 4NHF
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 4NHF
Subheadline kurz

Systemdüse mit Dickschicht-Heizelement (BlueFlow®)

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120

Düsenlängen auf Anfrage (mm)

150 / 180

Nadelverschlussdüse Typ 5NHF
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 5NHF
Subheadline kurz

Systemdüse mit Dickschicht-Heizelement (BlueFlow®)

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120

Düsenlängen auf Anfrage (mm)

150 / 180

Nadelverschlussdüse Typ 6NHF
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 6NHF
Subheadline kurz

Systemdüse mit Dickschicht-Heizelement (BlueFlow®)

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120

Düsenlängen auf Anfrage (mm)

150

Nadelverschlussdüse Typ 5NHT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 5NHT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100

Nadelverschlussdüse Typ 6NHT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 6NHT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120

Düsenlängen auf Anfrage (mm)

150 / 200

Nadelverschlussdüse Typ 8NHT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 8NHT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
1,6 / 2,0 / 2,5 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120 / 150

Düsenlängen auf Anfrage (mm)

200 / 250

Nadelverschlussdüse Typ 10NHT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 10NHT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
1,6 / 2,0 / 2,5 mm
Düsenlängen verfügbar (mm)

60 / 80 / 100 / 120 / 150

Düsenlängen auf Anfrage (mm)

200 / 250

Nadelverschlussdüse Typ 12NHT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 12NHT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
3,0 / 3,5 / 4,0 mm
Düsenlängen verfügbar (mm)

60 / 80 / 100 / 150

Düsenlängen auf Anfrage (mm)

120 / 200 / 250

Nadelverschlussdüse Typ 5NMT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 5NMT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120

Düsenlängen auf Anfrage (mm)

150

Nadelverschlussdüse Typ 6NMT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 6NMT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100

Düsenlängen auf Anfrage (mm)

120 / 150 / 200

Nadelverschlussdüse Typ 4NTT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 4NTT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80

Nadelverschlussdüse Typ 5NTT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 5NTT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120

Nadelverschlussdüse Typ 6NTT
Typenbezeichnung Heisskanaldüse
Nadelverschlussdüse Typ 6NTT
Subheadline kurz

Systemdüse mit konventionellem Heizelement

Angusspunkt-Durchmesser
0,8 / 1,0 / 1,2 / 1,4 mm
Düsenlängen verfügbar (mm)

50 / 60 / 80 / 100 / 120
