GÜNTHER seitliche Anspritzung mit Kurzkopfdüsen: Effiziente Heißkanallösungen für eine materialsparende Spritzgießproduktion

Kurzkopf-Heißkanaldüsen von GÜNTHER Heisskanaltechnik mit einer Schaftlänge von nur 30 mm – Gesamtlänge 48 mm mit Düsenkopf – sind kompakte Lösungen für Spritzgießwerkzeuge zur seitlichen Anspritzung.  Die Anspritzung erfolgt direkt an die Seitenfläche des Formteils. Für eine optimale Anschnittqualität ist es notwendig, dass die anzuspritzende Fläche im 90°-Winkel zur Trennebene steht.

Durch die direkte Anbindung kann auf einen Hilfanguss verzichtet werden, wodurch Angussabfall und nachgelagerte Arbeitsschritte reduziert werden. Die kompakte Bauform ermöglicht geringe Nestabstände und eine flexible Werkzeugauslegung. Durch den Einsatz dieser Düsenbauart kann jeder Anspritzpunkt separat thermisch beheizt und geregelt werden.  Die gleichmäßige Temperaturführung der Düsen garantieren einen stabilen Spritzgießprozess und eine reproduzierbare gute Anschnittqualität.

Seitliche Anspritzung mit Kurzkopfdüsen MF30K und MT30K

• Kurzkopfdüsen als Typen 3, 5 oder 8 für direkte seitliche Anspritzung
• Elimination Hilfsanguss durch direkte Kavitätsanbindung von der Seite

Voraussetzungen

• Keine Entformungsschräge am Anspritzpunkt
• Materialhöhe oberhalb des Anspritzpunktes: AP-Ø + 0,2 ≥ 1

Systemaufbau

• Vollbalancierte Mehrfachsysteme möglich
• Jede Heißkanaldüse mit Anschnitt separat regelbar
• Varianten z.B. 1 + 1-fach; 2 + 2-fach; 4 + 4fach; 8 + 8-fach Anordnung

Anwendungsbeispiele

• Strahler aus PMMA: 2 + 2-fach Anordnung mit Düse 5SMT30K, Verteilerkanal Ø 6 mm, 10 g/Düse, AP-Ø 1,2 mm
• Maschinenteil aus PA6-GF30: 1 + 1fach Anordnung mit Düse 8SMF30K, 54,6 g/Düse, AP-Ø 2,0 mm

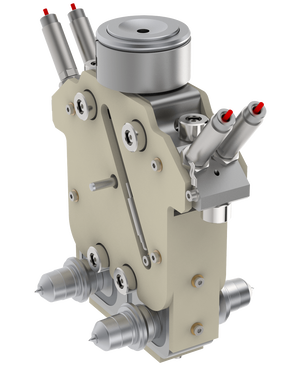

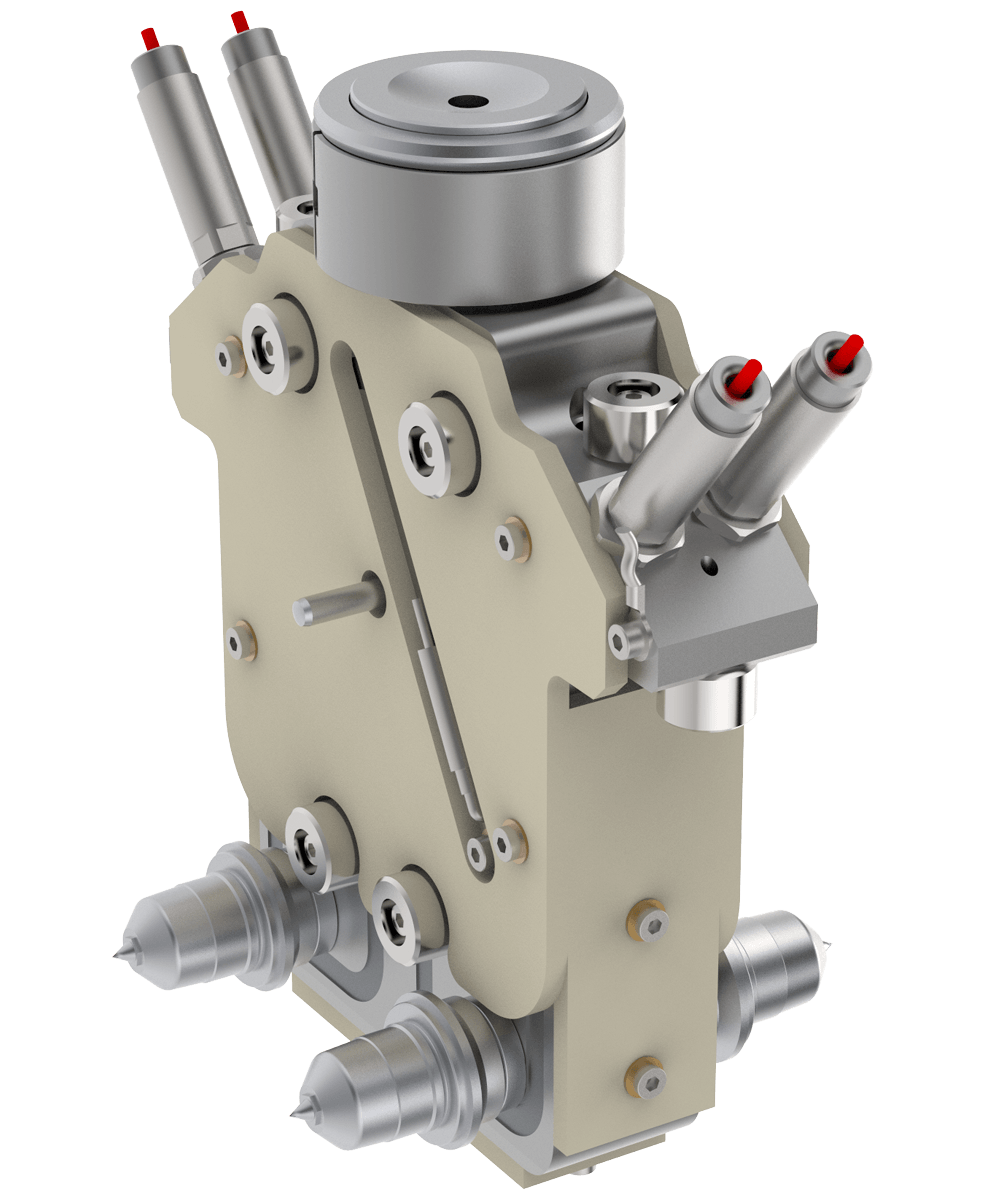

• PA66-GF50 (Ultramid A3WG10): 2 + 2 Düsen Typ 5SMT30KH, TCP-S-Verteiler, T-Maß 157 mm, Düsenabstand 76 mm, 18 g/Düse, AP-Ø 1,8 mm

Technische Parameter (Beispiel 5SMT30K)

• Gesamtlänge 48 mm
• Schaftlänge 30 mm
• Heizleistung Düse ~280 W
• Vorkammergeometrie Einbaudurchmesser: 22 mm
